При нанесении металлического покрытия и последующем низкотемпературном отжиге поверхность алмаза трансформируется, образуя достаточно тонкое и прочно связанное с алмазом графеновое покрытие. Локальная графитизация алмазной плёнки позволит создать электронную схему на подложке без дополнительных металлических контактных слоёв. Учёные из Института неорганической химии им. А. В. Николаева СО РАН создали такой проводящий графеноподобный слой и изучают его транспортные свойства. Статья об этом опубликована в международном журнале Synthetic Metals.

Алмаз — хороший диэлектрик, устойчивый к воздействию высоких напряжений и ионизационному излучению. Графен — другая модификация углерода, отличающаяся высокой электропроводностью. Комбинация этих материалов открывает возможность для развития углеродной электроники нового поколения, в которой электрический сигнал будет подаваться по графеновым дорожкам к полупроводниковым алмазным элементам. Однако переносить готовый графен на поверхность алмаза не всегда эффективно, поскольку между материалами образуется нековалентная связь, ухудшающая электрический контакт. Альтернативное решение — непосредственная графитизация алмазной поверхности. На выполнение этой задачи направлен проект РНФ «Гибридные sp3-sp2 углеродные материалы как платформа для разных областей электроники: синтез, строение и свойства».

«Алмаз — состояние углерода в sp3-гибридизации, то есть каждый его атом связан с ещё четырьмя атомами углерода. Эта структура обеспечивает большую запрещённую зону (ту область значений энергий, которыми не может обладать электрон) и, следовательно, хорошие изоляционные свойства алмаза. Графит же состоит из плоских листов графена, у которых каждый атом связан с тремя другими, и образуется структура пчелиных сот. При нормальных условиях (комнатная температура и атмосферное давление) термодинамически более стабильная фаза углерода — графит, алмаз же метастабилен.

Казалось бы, алмаз должен спонтанно преобразоваться в графит. Но этого не происходит из-за высокого энергетического барьера, необходимого для разрушения алмазной структуры. Для такого превращения требуются высокие температуры (выше 2 000 ℃). Однако в присутствии каталитического металла разрушение алмазной структуры значительно упрощается. При нагревании в интерфейсном слое „алмаз — металл” возникает встречная диффузия атомов, то есть частицы металла погружаются в алмаз, а атомы углерода проникают в металл. В итоге происходит насыщение каталитической частицы и выделяется sp2-углерод, параллельно формируются графеновые слои на поверхности алмаза», — рассказывает старший научный сотрудник лаборатории физикохимии наноматериалов ИНХ СО РАН кандидат физико-математических наук Ольга Седельникова.

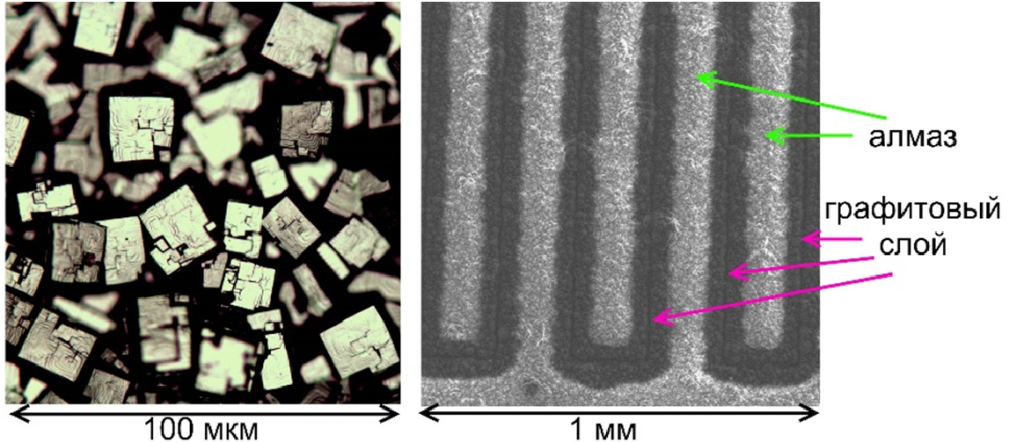

Учёные используют поликристаллические алмазные плёнки, получаемые методом плазмохимического осаждения из газовой фазы. При этом в водородно-углеродной плазме образуются углеродосодержащие радикалы, которые конденсируются на кремниевой подложке с образованием алмазной фазы. За десять часов исследователи синтезируют порядка 50—70 микрон плотной алмазной плёнки, которая состоит из поликристаллитов размером около десятков микрон. В итоге её свойства близки к свойствам монокристаллических алмазных подложек.

Тонкий слой металла (обычно это железо, никель или молибден) наносят на поликристаллическую плёнку с помощью магнетронного напыления через трафарет. После этого плёнку переносят в печь и отжигают в бескислородной атмосфере. В течение получаса происходит конверсия алмаза в графитоподобную форму толщиной около пяти нанометров. Невооружённым глазом видно, что нагретая область стала темнее. Поскольку сам алмаз для оптики прозрачен, это говорит о том, что сформировалась графитовая фаза.

На каждом этапе учёные снимали спектры с помощью спектрометра. Было установлено, что при 310 ℃ начинает формироваться графит. Такая температура считается низкой, однако процесс уже запускается. При 500 ℃ образуется два нанометра графита, а это примерно восемь слоёв графена.

«При создании электронной платы нужно нанести проводящую разводку к тем или иным компонентам. Мы можем нанести тонкий слой металла (несколько нанометров) так, как нам нужно, нагреть (до 700—800 ℃), и получится очень тонкий электропроводящий графеновый слой. На алмазной подложке без дополнительных переходных слоёв можно получить готовый электронный элемент, в котором будет совмещено всё: изоляционная подложка, полупроводниковый слой и проводящие дорожки. Метод достаточно прост и не требует сложных манипуляций и дорогостоящего оборудования — только нанесение металла и отжиг. При этом проводимость в графитизированном слое будет такой же, как и в графене, а её характер будет двумерным», — отметила Ольга Седельникова.

Нанесение металла — это не единственный способ локально трансформировать поверхность алмаза в графит. Оказалось, если воздействовать на подложку импульсным ультрафиолетовым лазером, будет происходить схожий процесс. При попадании лазерного луча на поверхность алмазной плёнки энергия света мгновенно преобразуется в тепло, которое сильно разогревает тонкий верхний слой. Из-за быстрого разогрева этот слой моментально превращается в пар (происходит абляция), остаются небольшие углубления, так называемые абляционные кратеры. Одновременно графитизируются верхние слои толщиной около 400 нм. При этом можно нарисовать желаемую разводку (топологию интегральной платы) с высоким разрешением за минуты, в то время как отжиг занимает полчаса или час. На практике именно трансформация лазерным излучением больше подходит для масштабирования.

Учёные прошлись лазером вдоль алмазной плёнки и сформировали решётки с периодом 200—400 микрон. Уникальность этих структур заключается в том, что они полностью состоят из атомов углерода. Такие решётки действуют как специальные фильтры для сверхбыстрого светового излучения, способного менять частоту и направление волны. Их работа зависит от структуры графита на поверхности и формы самого покрытия.

«Ещё до нас было много работ, когда графен помещали на алмаз, и получался быстрый транзистор. Вероятно, можно будет получить что-то подобное при конверсии алмаза в графен, что удешевит процесс. Изготовленная нами решётка также интересна для терагерцевой оптики, поскольку алмаз обладает низким собственным поглощением в этом частотном диапазоне. В ближайшем будущем именно на поликристаллах начнут происходить практические внедрения, поскольку они намного дешевле, а свойства близки к монокристаллам», — подытожила исследовательница.

Текст: Ирина Баранова.
